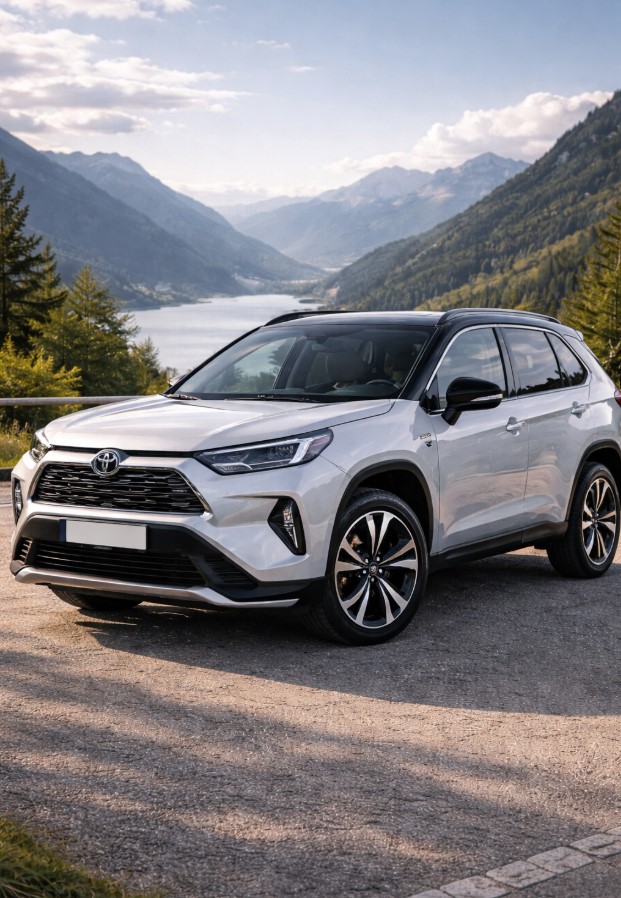

Toyota RAV4 Hybrid 4x2 prüfen vor dem Kauf: HV-Batterie, Probefahrt

HV-Batterie vor dem Kauf: die richtige Diagnose-Logik

Praxisnutzen: Beim Hybrid liegt die „Kostenfalle“ häufig bei HV-Batterie und Leistungselektronik (Inverter/Kühlung/Isolation). Eine gute Prüfung ist deshalb immer sequenziell: Sichtprüfung → Probefahrt → Diagnostik.

Toyota-Hybrid: Aufbau und Besonderheiten

Toyota entwickelt das Hybrid-Synergy-Drive-Prinzip seit über 20 Jahren. Viele Modelle (Prius, Camry, RAV4 etc.) sind technisch ähnlich aufgebaut. Beim RAV4 Hybrid 4x2 besteht das System im Kern aus:

✔ HV-Traktionsbatterie – Energiespeicher für den E-Antrieb. Toyota nutzt häufig NiMH (robust, zyklenfest, wintertauglich), bei neueren Varianten teils Li-Ion (leichter, energiedichter, aber wärmesensibler). Das Batteriemanagement (BMS) überwacht Zellspannung, Temperatur und Balance. Beim RAV4 Hybrid sitzt der HV-Block unter der Rücksitzbank (typisch ca. ~245 V Systemspannung).

✔ Inverter & DC-DC-Wandler – die Leistungselektronik. Der Inverter wandelt HV-Gleichstrom in Wechselstrom für den E-Motor (und zurück bei Rekuperation). Der DC-DC-Wandler versorgt das 12-V-Bordnetz und lädt die 12-V-Batterie. HV-Leitungen sind aus Sicherheitsgründen orange markiert.

✔ E-Maschinen (MG1/MG2) – in der Toyota-Architektur übernimmt MG1 u. a. Start und Regelung des Verbrenners, MG2 liefert Antrieb an die Räder. Beim 4x2 ist die Traktion vorn; ein zusätzlicher E-Motor hinten (e-AWD) fehlt.

✔ e-CVT (Power-Split-Getriebe) – Planetenradsatz ohne klassische Gangstufen. Dadurch ist der Antrieb sehr „smooth“, der Verbrenner läuft häufiger im optimalen Wirkungsbereich.

Wichtig: Im Hybrid hängt alles zusammen. Schwächen bei HV-Batterie, Kühlung oder 12-V-Versorgung können sich quer durch alle Systeme bemerkbar machen. Toyota-Hybride sind insgesamt sehr robust – aber der konkrete Zustand eines Gebrauchtwagens entscheidet.

Check vor Ort & Probefahrt: worauf achten?

Starten Sie mit einem sauberen Sicht-Check und fahren Sie anschließend bewusst Probe. Ziel: versteckte Risiken erkennen, bevor Sie kaufen.

⚠️ 1) Sichtprüfung im Motorraum

Prüfen Sie HV-Kabel (orange), Stecker und Isolierungen: keine Beschädigungen, keine Korrosion, keine Bastelspuren. Achten Sie auf den Inverter-Block: keine Kühlmittelspuren oder feuchte Stellen. Beim RAV4 Hybrid hat der Inverter einen eigenen Kühlkreislauf mit elektrischer Pumpe. Fragen Sie nach Wartung (Kühlmittelwechsel, Pumpentausch). Eine schwache Inverter-Kühlung kann zu teuren Schäden führen.

Ebenfalls wichtig: 12-V-Batterie. Hybride reagieren empfindlich auf Unterspannung (Fehlermeldungen, READY-Probleme). Ideal: Ruhespannung ca. 12,5–12,8 V, keine korrodierten Pole.

⚠️ 2) HV-Batterie-Bereich (ohne Zerlegen)

Prüfen Sie im Kofferraum/Innenraum auf Feuchtigkeit. Wasser im Bereich der HV-Batterie ist kritisch (Isolationsfehler möglich, z. B. P0AA6). Schauen Sie sich die Luftansaugung/den Kanal der Batteriekühlung an (seitlich im Fond): ist alles frei von Staub, Tierhaaren? Ein verstopfter Lüfter begünstigt Überhitzung.

Zündung auf READY: keine Meldung wie „Check Hybrid System“. Hören Sie, ob der Batterielüfter dauerhaft stark läuft – das kann auf Hitze oder schwache Batterie hindeuten (nicht immer, aber als Signal relevant).

⚠️ 3) Probefahrt (Fahrgefühl unter Hybrid-Aspekten)

Sanfter Verbrenner-Start: Der RAV4 fährt oft elektrisch an, der Verbrenner kommt „unauffällig“ dazu. Wenn der Motor bei jedem Anfahren sofort hochdreht, kann die HV-Batterie schwach/leer sein oder das System arbeitet nicht korrekt.
Durchzug: Ein gesunder Hybrid fühlt sich spontan an. „Watte-Beschleunigung“, schneller SOC-Abfall und dauerndes Hochdrehen des Verbrenners sind Warnzeichen.
EV-Phasen: Bei moderatem Gas sollte das Fahrzeug phasenweise elektrisch rollen können (abhängig von SOC/Temperaturen). Wenn der Verbrenner praktisch nie ausgeht, obwohl die Anzeige voll wirkt, lohnt Diagnostik.
Rekuperation: Beim Bremsen sollte Energie zurückgewonnen werden; das Bremsgefühl bleibt dabei kontrolliert. Wenn SOC kaum steigt oder das System auffällig reagiert, kann es technische Ursachen geben.
Geräusche/Vibrationen: Leiser E-Antriebs-„Singsang“ ist normal. Laute Lagergeräusche, Brummen, mechanisches Heulen oder starke Vibrationen sind ernst zu nehmen.

Nach 15–20 Minuten erneut auf Warnmeldungen achten. Beobachten Sie den SOC-Verlauf: Springt die Anzeige ungewöhnlich schnell von „hoch“ nach „niedrig“ oder umgekehrt, ist das typisch für Kapazitätsverlust/Balance-Probleme.

Werbung / *Affiliate

Bei Links und Bannern, die mit einem Stern (*) gekennzeichnet sind, handelt es sich um Affiliate-Links bzw. -Banner. Wenn Sie über einen solchen Link ein Angebot anfordern oder einen Vertrag abschließen, erhalten wir eine Provision vom jeweiligen Anbieter. Für Sie entstehen dadurch keine Nachteile und der Preis ändert sich nicht.

Batterie-Alterung: Warnzeichen & Restkapazität

Das „Herz“ des Hybrids ist die HV-Batterie. Mit der Zeit sinkt ihre nutzbare Kapazität (State of Health, SoH). Typische Warnzeichen, die Sie schon vor einer Fehlermeldung beobachten können:

📌 Schnelles Entladen / „Springen“ der SOC-Anzeige: Der Ladezustand wirkt instabil – wenige Beschleunigungen senken SOC stark, oder nach kurzer Rekuperation steht er plötzlich „voll“, fällt danach aber wieder schnell ab. Ein gesundes System hält SOC meist im mittleren Bereich.

📌 Leistungseinbruch unter Last: Schwache Batterie = weniger Stromabgabe. Der Verbrenner muss kompensieren, dreht hoch, und die Dynamik wirkt „träge“, besonders bergauf oder bei Kickdown.

📌 Häufige Motorstarts: Wenn der Verbrenner ständig anspringt, selbst bei ruhiger Fahrt, kann das ein Indiz sein, dass die Batterie nicht mehr effizient unterstützt oder nachgeladen werden muss.

📌 Häufig/lange Lüfterlaufzeit: Ein häufig lauter Batterielüfter (auch bei kühlem Wetter) kann auf erhöhte Wärmeentwicklung (Innenwiderstand) oder verschmutzte Luftwege hindeuten.

Eine exakte SoH-Bewertung ist ohne Diagnostik schwer. Apps/OBD-Tools können SoH/Balance liefern. Als grobe Orientierung gelten ~70–80% SoH bei Gebrauchten oft als „okay“ – deutlich darunter sollte man Kosten realistisch einpreisen. Entscheidend ist außerdem die Spannungsbalance zwischen den Blöcken unter Last.

HV-Batterie prüfen ohne OBD

Ohne OBD können Sie keine echten Blockspannungen/SoH auslesen – aber Sie können grobe Probleme erkennen:

👀 SOC-Beobachtung unter Last: Fahren Sie auf 50 km/h, dann rollen lassen, anschließend 2–3 kräftige Beschleunigungen. Fällt SOC in sehr kurzer Zeit um mehrere Balken, ist das auffällig.

👀 EV-Verhalten: Bei moderatem Gas sollte der Hybrid phasenweise elektrisch fahren können (abhängig von Temperatur/SOC). Wenn der Verbrenner praktisch immer läuft, obwohl SOC optisch „hoch“ wirkt, ist das ein Signal.

👀 Lüftergeräusche: Wenn der Batterielüfter schnell stark anläuft oder lange nach der Fahrt weiter „arbeitet“, ist das ein Hinweis (Ursachen: Hitze, Schmutz, Alterung).

👀 SOC nach Standzeit: Ein deutlicher SOC-Einbruch über Nacht (deutlich mehr als „eine Anzeige-Korrektur“) kann auf ein schwaches Modul hindeuten.

👀 Verbrauch: Stark erhöhter Verbrauch gegenüber typischen Werten kann zeigen, dass der Hybridanteil nicht effizient arbeitet.

Diese Checks sind nur eine Vorauswahl. Wenn Sie ernsthaft kaufen möchten, ist OBD-Diagnose (oder Profi-Check) die sichere Stufe 2.

Diagnose mit Launch X-431: Batterie & Hybridsystem prüfen

Ein professioneller OBD-Scanner zeigt Ihnen, was das Fahrzeug selbst „weiß“: Blockspannungen, Temperaturen, DTC, Freeze-Frames und Live-Daten. Der Launch X-431 ist dafür praxisstark. Vorgehen:

1) Verbindung & Steuergeräteauswahl: OBD-II anschließen (RAV4: unter dem Lenkrad), Toyota/RAV4 Hybrid wählen, dann idealerweise einen Vollscan oder gezielt:

HV Battery ECU (Batterie): Blockspannungen, SOC, ggf. SOH, Temperaturen, Balance.
Hybrid Control / Powertrain: Inverter, MG-Motoren, Temperaturwerte, Systemstatus.
Engine ECU: Motorfehler, die Leistung/Hybridbetrieb beeinflussen können.
ABS/ESP: kann Rekuperation beeinflussen, daher sinnvoll mitzuprüfen.

2) Live-Data interpretieren (entscheidend):

Gesamt-HV-Spannung: schwankt je nach SOC, muss logisch reagieren.
Blockspannungen: das wichtigste Signal. Im Idealfall geringe Abweichung. Unter Last sind größere Spreizungen kritisch. Wenn ein Block deutlich stärker „einbricht“, ist das ein Kandidat für P3011–P3027.
SOC / SOH: SOC ist Momentzustand, SOH (falls zuverlässig verfügbar) beschreibt Alterung.
Innenwiderstand (falls vorhanden): stark erhöht = Alterung/Defekt, oft noch vor dauerhaften Fehlern sichtbar.
Batterietemperaturen: ungleichmäßige oder sehr hohe Werte deuten auf Kühlung/Alterung hin.
12-V-Bordnetzspannung: bei READY typischerweise ~13,5–14,5 V (DC-DC arbeitet). Niedrige Werte → 12-V-Thema/DC-DC prüfen.

3) Ergebnis bewerten: Ein Gebraucht-Hybrid kann SoH 70–80% haben und dennoch gut sein – wenn Balance und Verhalten passen. Kritisch wird es bei auffälliger Block-Spreizung unter Last, wiederkehrenden DTC oder deutlichem Leistungs-/SOC-Einbruch.

Typische Defekte & DTC-Codes beim Toyota-Hybrid

Toyota-Hybride sind robust, aber einige Klassiker tauchen immer wieder auf. Die wichtigsten:

💰 HV-Batterie degradiert / unbalanciert: Typisch P0A7F (Verschlechterung) oder P0A80 (Batterie ersetzen). Oft dazu Blockcodes P3011–P3027. Live-Daten zeigen dann deutliche Abweichungen.

💰 Inverter-Kühlung / Überhitzung: Häufig ist die Kühlpumpe/der Kreislauf Ursache. Typischer Code: P0A93. Überhitzung kann Folgeschäden am Inverter verursachen.

💰 Isolationsfehler HV: Sehr ernst, typischer Code: P0AA6. Ursachen: Feuchtigkeit im Batterie-Bereich, beschädigte HV-Leitung, Defekt in Inverter/Motor. Betrieb ohne Behebung ist nicht zu empfehlen.

💰 12-V-Batterie schwach: Kann „Geisterfehler“ auslösen. Erst 12-V sauber prüfen, dann Hybrid bewerten.

In der folgenden Tabelle sind die wichtigsten HV-DTC kurz zusammengefasst – nützlich für Launch-Reports und Preisverhandlungen:

DTC-Code	Symptome / Hinweise	Wahrscheinliche Ursache
P0A80 – Replace Hybrid Battery Pack	„Check Hybrid System“, SOC springt, spürbarer Leistungsabfall, EV-Betrieb eingeschränkt/aus.	Starker Spannungs-/Kapazitätsunterschied zwischen Batteriemodulen; ein oder mehrere Module defekt → Instandsetzung oder Austausch.
P0A7F – Hybrid Battery Pack Deterioration	Höherer Verbrauch, träge Beschleunigung, Verbrenner läuft häufig; Batterie hält Last nicht.	Kritischer Kapazitätsverlust / Alterung (SoH deutlich reduziert), oft thermisch/zyklisch bedingt.
P0AFA – Hybrid Battery System Voltage Low	„Check Hybrid System“, READY ggf. eingeschränkt, Leistung reduziert, EV-Sperre möglich.	HV-Gesamtspannung unter Grenzwert (z. B. Modul bricht ein, Sicherung/Verbindungsthema).
P3011–P3027 – Weak Battery Block X	Oft erst als Live-Data auffällig; später Warnlampe. Ein Block hat dauerhaft niedrigere Spannung unter Last.	Schwaches/defektes Modul im betroffenen Block → Reparatur (Module + Balancing) oder Austausch.
P0AA6 – High Voltage Isolation Fault	Warnmeldung, READY kann blockieren, Hybridbetrieb eingeschränkt.	Isolationswiderstand zu niedrig (Feuchtigkeit, beschädigte HV-Leitung, Defekt Inverter/Motor/Batterie) → Lecksuche/Behebung.

Tipp: Prüfen Sie auch „History“/„Stored Codes“ und Freeze-Frames. Wiederkehrende P0A80-Einträge ohne aktive Lampe sind ein klassisches Zeichen, dass Fehler gelöscht wurden, das Grundproblem aber bleibt.

Tipps vor / während / nach der Probefahrt

Eine gute Hybrid-Bewertung entsteht aus dem Vergleich „kalt“ vs. „warm“ und aus Lastsituationen, die schwache Komponenten entlarven.

🕒 Vor der Probefahrt (kalt): Sichtprüfung, READY-Start, erste Fehlerauslese. Achten Sie auf 12-V-Spannung und auf auffällige Batterie-Blockwerte im Stand.

🕒 Während der Probefahrt: Fahren Sie nicht nur „sanft“. Testen Sie Stadt/Stop-and-Go, Landstraße, kurze Vollgas-Sequenzen und mehrere Bremsungen (Rekuperation). Ideal: Live-Daten mitloggen, um Spannungs-Einbrüche zu sehen.

🕒 Nach der Probefahrt (warm): Erneut scannen: sind neue DTC aufgetaucht? Wie sind Temperaturen (Batterie/Inverter)? Hat sich die Block-Spreizung unter Last vergrößert? Prüfen Sie auch Gerüche (Überhitzung) und ungewöhnliche Lüfterlaufzeiten.

Fazit: Toyota-Hybrid ist robust – aber Batterie-Check entscheidet

Der Toyota RAV4 Hybrid ist ein gelungenes Konzept: sparsam, angenehm zu fahren und bei korrekter Wartung sehr langlebig. Der entscheidende Punkt beim Gebrauchtkauf bleibt jedoch die HV-Batterie – sie bestimmt Risiko und Folgekosten.

Eine schwache HV-Batterie kann die Wirtschaftlichkeit ruinieren: Austauschkosten können einen großen Teil des Fahrzeugwerts ausmachen. Deshalb: Symptome ernst nehmen, Lastverhalten prüfen, Live-Daten bewerten und DTC sauber interpretieren.

Wenn Ihnen Diagnosetool/Erfahrung fehlen, ist ein Profi-Check sinnvoll. Sicher-Check kann in Deutschland eine strukturierte Kaufprüfung inklusive Hybrid-Diagnose (Launch X-431) durchführen – und Sie sparen sich teure Überraschungen.

FAQ

Kann man den HV-Batteriezustand objektiv ohne OBD bewerten?

Nicht vollständig. Ohne OBD sehen Sie nur indirekte Hinweise: SOC-Sprünge, häufige Motorstarts, träge Leistung, auffällige Lüfterlaufzeiten. Für eine belastbare Bewertung braucht man Daten aus der Battery-ECU (Blockspannungen, Balance, Temperaturen, ggf. SoH).

Welche Blockspannungs-Abweichung ist kritisch?

Entscheidend ist der Unterschied unter Last: Wenn ein Block wiederholt deutlich stärker einbricht als die anderen, ist das ein Warnsignal und erhöht das Risiko für P0A80 bzw. P3011–P3027. Wichtig sind Wiederholbarkeit und Verhalten im Log, nicht nur ein einzelner Messpunkt.

Welche Hybrid-Codes sind „teuer“?

Typisch: P0A80 (HV-Batterie), P0AA6 (Isolation HV), P0A93/P0A94 (Inverter/Kühlung). Diese Codes sollten immer fachgerecht diagnostiziert werden, da sie zu erheblichen Kosten führen können.

Warum ist die 12-V-Batterie beim Hybrid so wichtig?

Das System ist 12-V-sensibel: Unterspannung kann Fehlfunktionen und „Geistercodes“ erzeugen, READY verhindern oder Steuergeräte destabilisieren. Deshalb beginnt eine korrekte Diagnose oft mit einer gesunden 12-V-Basis.
